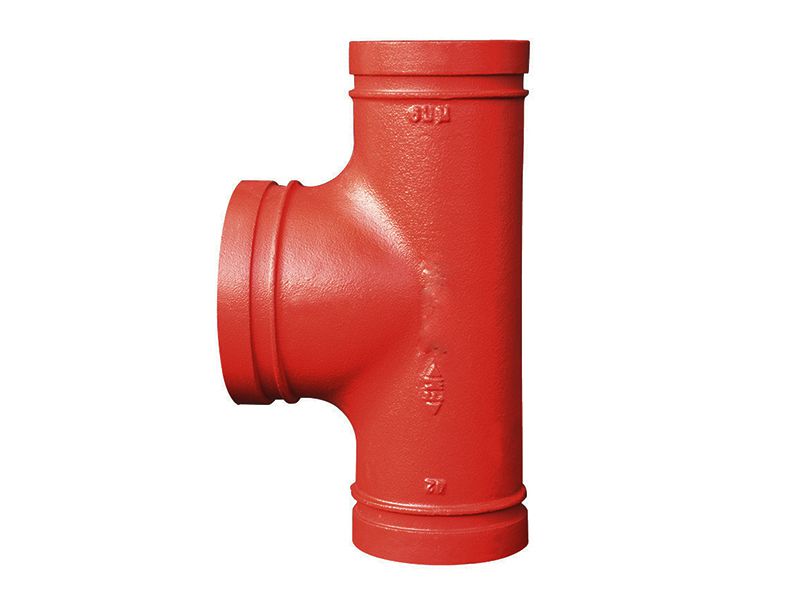

Esta tee ranurada es un tipo de accesorio en tee o en T en el que el tamaño de la tubería de derivación es mayor que el de la tubería principal. Esta tee ranurada se utiliza para conectar tuberías, cambiar las direcciones de las tuberías y ajustar el tamaño de los componentes.
La tee ranurada (tubo de derivación mayor que el tubo principal) es adecuada para sistemas de tuberías en industrias como la química, el petróleo, el gas natural, el suministro de agua y el suministro de gas, la transferencia de calor y más, como los sistemas de tuberías químicas, los sistemas de tuberías de pozos de petróleo de aguas profundas y más.

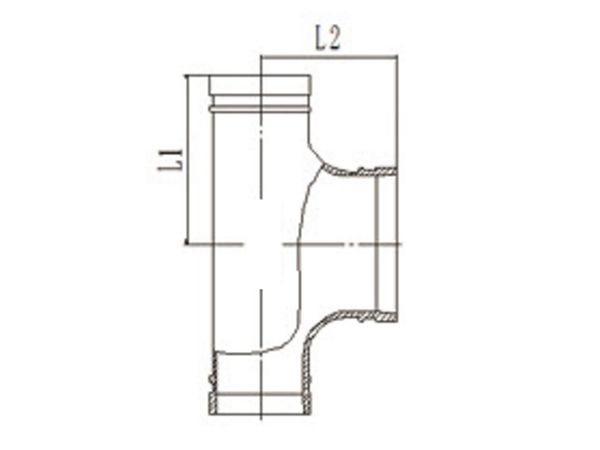

Tamaño nominal | Diámetro exterior del tubo mm/pulgadas | Dimensión mm | |
L1 | L2 | ||
mm/pulgadas | mm/pulgadas | mm/pulgadas | mm/pulgadas |
50*50*65 / 2*2*2 1/2 | 60.3*60.3*73 / 2.375*2.375*2.875 | 95 | 83 |
50*50*80 / 2*2*3 | 60.3*60.3*88.9 / 2.375*2.375*3.5 | 108 | 95 |
50*50*100 / 2*2*4 | 60.3*60.3*114.3 / 2.375*2.375*4.5 | 127 | 102 |
65*65*80 / 2 1/2*2 1/2*3 | 73*73*88.9 / 2.875*2.875*3.5 | 108 | 95 |
65*65*100 / 2 1/2*2 1/2*4 | 73*73*114.3 / 2.875*2.875*4.5 | 127 | 102 |
65*65*80 / 2 1/2*2 1/2*3 | 76*76*88.9 / 3*3*3.5 | 108 | 95 |
65*65*100 / 2 1/2*2 1/2*4 | 76*76*114.3 / 3*3*4.5 | 127 | 102 |
80*80*100 / 2 1/2*2 1/2*4 | 88.9*88.9*114.3 / 2.875*2.875*4.5 | 127 | 102 |
100*100*150 / 4*4*6 | 114.3*114.3*150 / 4.5*4.5*6.625 | 165 | 127 |
125*125*200 / 5*5*8 | 141.3*141.3*219.1 / 5.563*5.563*8.625 | 197 | 140 |
150*150*200 / 6*6*8 | 168.3*168.3*219.1 / 6.625*6.625*8.625 | 197 | 165 |
