Tee mecánica tipo U (rosca U)
  • Tee mecánica tipo U (rosca U)
  • Tee mecánica tipo U (rosca U)
  • Tee mecánica tipo U (rosca U)
    • Solicite un presupuesto

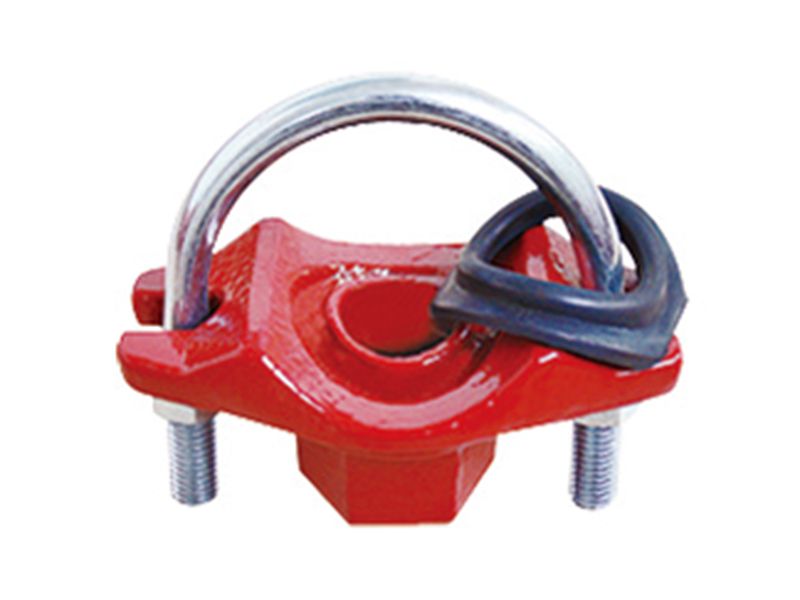

    La tee mecánica tipo U, o rosca U, consta de una carcasa superior y pernos o tuercas en U, lo que permite una conexión rápida y sencilla de las tuberías de derivación a la tubería principal. En comparación con las tee de rama tradicionales, ofrece ventajas incomparables, como una instalación rápida y confiabilidad a largo plazo.

    Características
    • Simplemente corte o taladre un orificio en la ubicación de salida deseada de la tubería principal sin necesidad de soldar.
    • Coloque la tee mecánica de modo que el collar de ubicación incorporado encaje dentro del orificio y esté asegurado con el perno en U y las tuercas.
    • La tee mecánica permite una presión de flujo total nominal de 300 psi (20 bar).
    Aplicaciones recomendadas

    La tee mecánica tipo U es el accesorio de salida ideal para conexiones directas a cabezales de rociadores, boquillas de caída y/o medidores.

    Certificado
    Certificado
    Certificado
    Certificado
    Especificaciones principales
    • Tamaños disponibles
      Tamaños disponibles: 1×1/2 pulgada~3×1 pulgada |DN25×15~DN80×25
    • Presion de trabajo
      Presion de trabajo: 300PSI/2.07MPa
    • Certificado
      Certificado: FM/UL/CE certificado
    • Recubrimiento
      Recubrimiento: epoxi/galvanizado
    • Color
      Color: rojo/naranja/blanco, etc.
    • Material
      Material: hierro dúctil
    Especificaciones

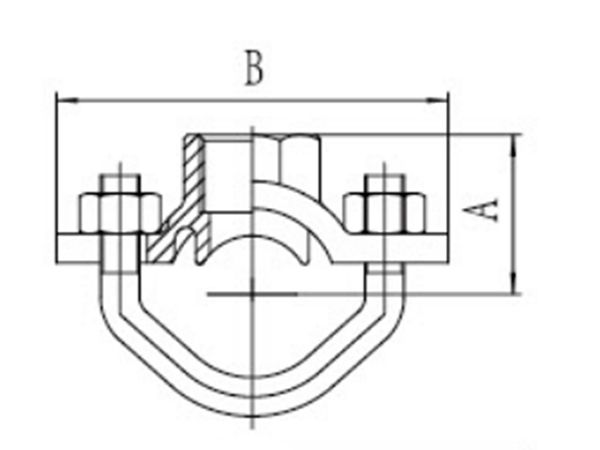

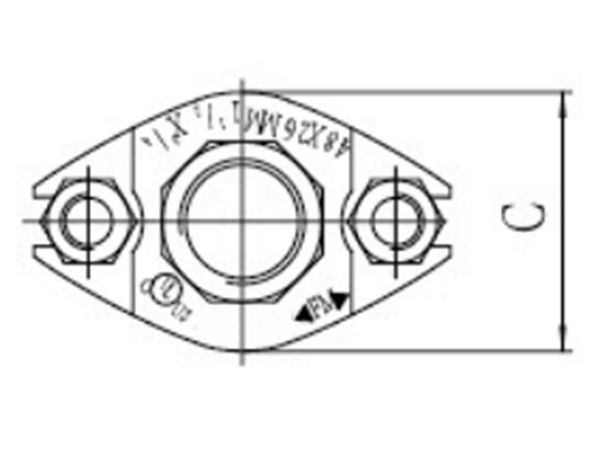

    Tamaño nominal Diámetro exterior de la tubería Diámetro del agujero Dimensiones mm/m Tamaño del perno
    mm/pulgadas mm/pulgadas mm/pulgadas A mm B mm C mm mm
    25x15 / 1×1/2 33x21 / 1.327x0.825 30 / 1.18 35 / 1.38 80 / 3.15 56 / 2.2 M10x33U
    25x20 / 1×3/4 33x27 / 1.327x1.050 30 / 1.18 40 / 1.57 80 / 3.15 56 / 2.2 M10x33U
    32x15 / 1 1/4×1/2 42.4x21.3 / 1.660x0.825 30 / 1.18 43 / 1.69 90 / 3.54 56 / 2.2 M10x42U
    32x20 / 1 1/4×3/4 42.4 x 26.9 / 1.660x1.050 30 / 1.18 43 / 1.69 90 / 3.54 56 / 2.2 M10x42U
    32x25 / 1 1/4×1/2 42.4x33.7 / 1.660x1.315 30 / 1.18 51 / 2.01 90 / 3.54 56 / 2.2 M10x42U
    40x15 / 1 1/2×1/2 48.3x21.3 1.900x0.825 30 / 1.18 46 / 1.81 90 / 3.54 56 / 2.2 M10x48U
    40x20 / 1 1/2×3/4 48.3x26.9 / 1.900x1.050 30 / 1.18 46 / 1.81 90 / 3.54 56 / 2.2 M10x48U
    40x25 / 1 1/2×1 48.3x33.7 1.900x1.315 30 / 1.18 54 / 2.13 90 / 3.54 56 / 2.2 M10x48U
    50x15 / 2x1/2 60.3x21.3 / 2.375x0 825 30 / 1.18 52 / 2.05 96 / 3.78 56 / 2.2 M10x60U
    50x20 / 2x3/4 60.3x26.9 / 2.375x1.050 30 / 1.18 52 / 2.05 96 / 3.78 56 / 2.2 M10x60U
    50x25 / 2x1 60.3 x 33.7 2.375x1.315 30 / 1.18 60 / 2.36 96 / 3.78 56 / 2.2 M10x60U
    65x15 / 2 1/2×1/2 73x21 / 2.874x0.825 30 / 1.18 60 / 2.36 112 / 4.41 56 / 2.2 M10x73/76U
    65x20 / 2 1/2×3/4 73x27 / 2.874x1.050 30 / 1.18 60 / 2.36 112 / 4.41 56 / 2.2 M10x73/76U
    65x25 / 2 1/2×1/2 73x33 / 2.874x1.315 30 / 1.18 68 / 2.68 112 / 4.41 56 / 2.2 M10x73/76U
    65x15 / 2 1/2×1/2 76.1x21.3 / 3.000x0.825 30 / 1.18 60 / 2.36 112 / 4.41 56 / 2.2 M10x73/76U
    65x20 / 2 1/2×3/4 76.1 x26.9 3.000x1.050 30 / 1.18 60 / 2.36 112 / 4.41 56 / 2.2 M10x73/76U
    65x25 / 2 1/2×1/2 76.1 x33.7 / 3.000x1.315 30 / 1.18 68 / 2.68 112 / 4.41 56 / 2.2 M10x73/76U
    80×15 / 3×1/2 88.9×21.3 / 3.500×0.825 38 / 1.50 70 / 2.76 144 / 5.67 74 / 2.91 M12x89U
    80×20 / 3×3/4 88.9×26.7 / 3.500×1.050 38 / 1.50 70 / 2.76 144 / 5.67 74 / 2.91 M12x89U
    80×25 / 3×1 88.9×33.7 / 3.500×1.315 38 / 1.50 75 / 2.95 144 / 5.67 74 / 2.91 M12x89U
    ¿Qué son los acoples mecánicos?
    Los acoples mecánicos son accesorios que se utilizan para conectar dos tuberías. A diferencia de las conexiones soldadas tradicionales que requieren mano de obra calificada y equipo especializado para su instalación, los acoplamientos mecánicos se pueden instalar fácilmente utilizando herramientas básicas y una capacitación mínima.
    ¿Cuáles son las aplicaciones de los acoples mecánicos?
    Los acoples mecánicos tienen una amplia gama de aplicaciones, incluidos los sistemas de tuberías en plantas de fabricación y equipos industriales, instalaciones de tratamiento de agua y sistemas de transporte de petróleo.
    ¿Cuáles son las ventajas de utilizar accesorios ranurados y acoplamientos mecánicos en un sistema de tuberías?
    Al utilizar estos métodos de unión sin llama en un sistema de tuberías, ofrece una mayor velocidad de instalación, menores riesgos potenciales durante el proceso de instalación de tuberías, así como un impacto minimizado en el sistema de tuberías debido a la expansión térmica, la contracción y las vibraciones geológicas, y un menor costo de mantenimiento a largo plazo.
