Tee reducida ranurada
  • Tee reducida ranurada
  • Tee reducida ranurada
    • Solicite un presupuesto

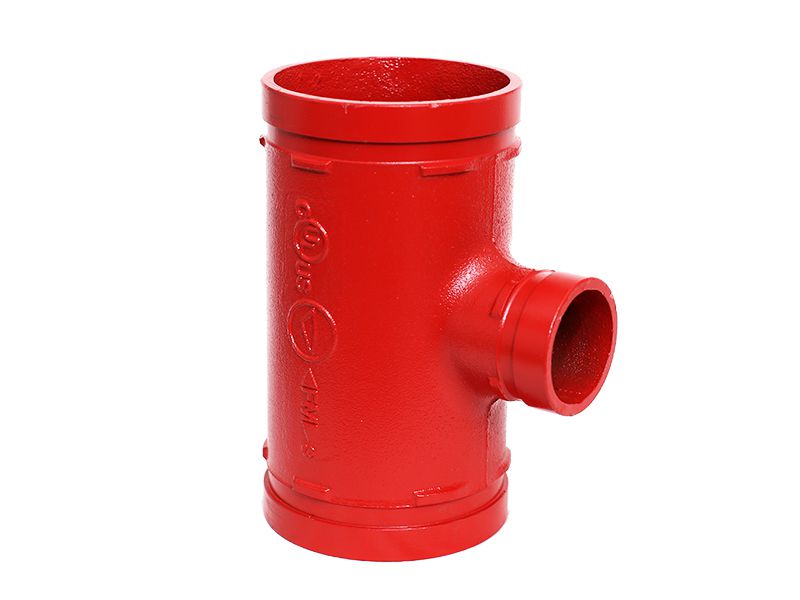

    La tee reducida ranurada cuenta con una salida de derivación con un tamaño diferente al de la salida principal. Cada extremo de la tee tiene una ranura, lo que permite conectarla rápida y fácilmente a la tubería mediante acoplamientos o accesorios.

    Aplicaciones recomendadas
    • La tee reductora ranurada es adecuada para sistemas de tuberías en industrias como la petrolera, química, petrolera, de gas natural y de construcción urbana, como sistemas de tuberías de calefacción, sistemas de drenaje y suministro de agua, y más.
    • Conecta tuberías, proporciona cambios de dirección y se adapta a tamaños o componentes.
    Certificado
    Certificado
    Certificado
    Certificado
    Especificaciones principales
    • Tamaños disponibles
      Tamaños disponibles: 2×1 pulgada~10×4 pulgada |DN50×25~DN250×65
    • Presion de trabajo
      Presion de trabajo: 300PSI/2.07MPa
    • Certificado
      Certificado: FM/UL/CE certificado
    • Recubrimiento
      Recubrimiento: epoxi/galvanizado
    Especificaciones

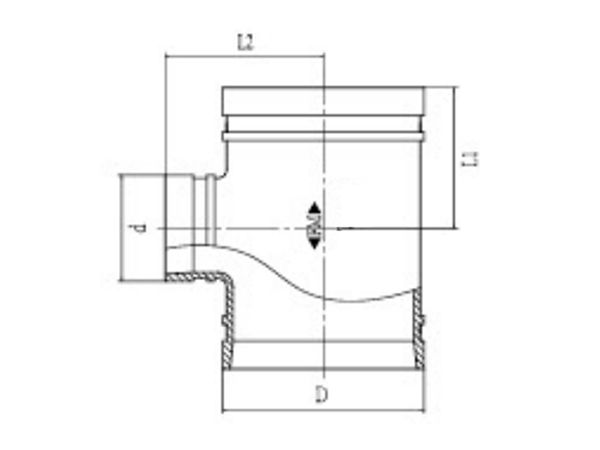

    Tamaño nominal mm/pulgadas Diámetro exterior de la tubería Dimensiones
    mm/pulgadas L1mm/pulgadas L2mm/pulgadas
    50x25 / 2x1 60.3 x 33.7 / 2.375x1.315 70 / 2.76 70 / 2.76
    50x32 / 2x1 1/4 60.3 x 42.4 / 2.375x1.660 70 / 2.76 70 / 2.76
    50x40 / 2x1 1/2 60.3 x 48.3 / 2.375 x 1.900 70 / 2.76 70 / 2.76
    65x32 / 2 1/2x1 1/4 73.0 x 42.4 / 2.875x1.660 76 / 2.99 76 / 2.99
    65x40 / 2 1/2x1 1/2 73.0x48.3 / 2.875x1.900 76 / 2.99 76 / 2.99
    65x50 / 2 1/2 x 2 73.0 x 60.3 / 2.875x2.375 76 / 2.99 76 / 2.99
    65x32 / 2 1/2X1 1/4 76.1 x42.4 / 3.000x1.660 76 / 2.99 76 / 2.99
    65x40 / 2 1/2X1 1/2 76.1x48.3 / 3.000x1.900 76 / 2.99 76 / 2.99
    65x50 / 2 1/2X2 76.1x60.3 / 3.000x2.375 95 / 3.74 95 / 3.74
    80x50 / 3x2 88.9 x 60.3 / 3.500x2.375 108 / 4.25 108 / 4.25
    80x65 / 3x2 1/2 88.9 x 76.1 / 3 500x3000 108 / 4.25 108 / 4.25
    100x65 / 4x2 1/2 108.0x76.1 / 4.250 x 3.000 127 / 5 127 / 5
    100x80 / 4x3 108.0 x 88.9 / 4.250 x 3.500 127 / 5 127 / 5
    100x50 / 4x2 114.3x60.3 / 4.500x2.375 127 / 5 127 / 5
    100x65 / 4x2 1/2 114.3x76.1 / 4.500 x 3.000 127 / 5 127 / 5
    100x80 / 4x3 114.3x88.9 / 4.500x3.500 127 / 5 127 / 5
    125x65 / 5x2 1/2 133.0 x 76.1 / 5.250 x 3.000 122 / 4.8 122 / 4.8
    125x 100 / 5x4 133.0x108.0 / 5 250 x 4 250 122 / 4.8 122 / 4.8
    125x50 / 5x2 139.7x60.3 / 5.500 x 2.375 110 / 4.33 110 / 4.33
    125x65 / 5x2 1/2 139.7 x 76.1 / 5.500 x 3.000 110 / 4.33 110 / 4.33
    125x80 / 5x3 139.7 x 88.9 / 5.500 x 3.500 110 / 4.33 110 / 4.33
    125x100 / 5x4 139.7x114.3 / 5.500 x 4.500 110 / 4.33 110 / 4.33
    150x65 / 6x2 1/2 159.0x76.1 / 6.250 x 3.000 122 / 4.8 122 / 4.8
    150x80 / 6x3 159.0x88.9 / 6.250 x 3.500 122 / 4.8 122 / 4.8
    150x100 / 6x4 159.0x108.0 / 6.250 x 4.250 122 / 4.8 122 / 4.8
    150x 100 / 6x4 159.0 x 114.3 / 6.250 x 4.500 122 / 4.8 122 / 4.8
    150x50 / 6x2 165.1 x 60.3 / 6.500x2.375 165 / 6.5 165 / 6.5
    150x65 / 6x2 1/2 165.1 x 76.1 / 6.500 x 3.000 165 / 6.5 165 / 6.5
    150x80 / 6x3 165.1 x88.9 / 6.500x2.376 165 / 6.5 165 / 6.5
    150x50 / 6x2 168.3 x 60.3 / 6.625 x 2.376 140 / 5.51 140 / 5.51
    150x65 / 6x2 1/2 168.3x73 / 6.625 x 2.874 140.00 140.00
    150x65 / 6x2 1/2 168.3 x 76.1 / 6.625x3.000 140 / 5.51 140 / 5.51
    150x80 / 6x3 168.3 x 88.9 / 6.625 x 3.500 140 / 5.51 140 / 5.51
    150x100 / 6x4 168.3x114.3 / 6.625 x 4.500 140 / 5.51 140 / 5.51
    200 x 65 / 8 x 2 1/2 219.1 x 76.1 / 8.625 x 3.000 197 / 7.76 197 / 7.76
    200x80 / 8x3 219.1 x88.9 / 8.625 x 3.500 197 / 7.76 197 / 7.76
    200x100 / 8x4 219.1 x 114.3 / 8.625 x 4.500 197 / 7.76 197 / 7.76
    200x125 / 8x5 2191x139.7 / 8.625 x 5.500 197 / 7.76 197 / 7.76
    200x150 / 8x6 219.1x166.1 / 8.62S x 6.500 197 / 7.76 197 / 7.76
    200x 150 / 8x6 219.1x168.3 / 8.625 x 6.625 197 / 7.76 197 / 7.76
    250x100 / 10x4 273.0x114.3 / 10.750 x 4.500 229 / 9.02 229 / 9.02
    250x125 / 10x5 273.0 x 139.7 / 10.750x5.500 229 / 9.02 229 / 9.02
    250x 150 / 10x6 273.0 x 165.1 / 10.750x6.500 229 / 9.02 229 / 9.02
    ¿Cuáles son los accesorios ranurados comunes en un sistema de tuberías?
    Los accesorios ranurados comunes utilizados en los sistemas de tuberías incluyen acoples ranurados, accesorios ranurados de tubería y salidas de tubería ranuradas, etc.
    ¿Cuáles son las aplicaciones comunes de los accesorios y acoplamientos ranurados?
    Estos accesorios y acoplamientos ranurados se utilizan comúnmente en sistemas de tuberías de baja presión, como sistemas de tuberías de rociadores contra incendios, sistemas de transporte de oleoductos, sistemas de transporte de fluidos en plantas químicas y más.
