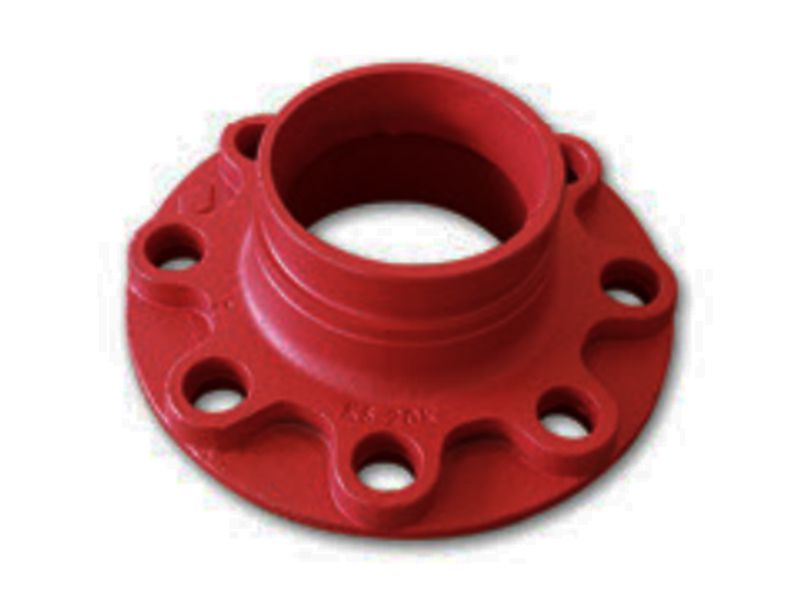

Brida adaptadora ranurada KS
Solicite un presupuesto

Una brida adaptadora ranurada KS es una brida que se suelda con un tubo circular, lo que mejora su rigidez y capacidad de carga. Permite cambios de dirección y se adapta a diferentes tamaños o componentes.

Aplicaciones recomendadas

La brida adaptadora ranurada KS es adecuada para diversas industrias, incluidos recipientes a presión de calderas, petróleo, productos químicos, construcción naval, productos farmacéuticos y otros. Se usa comúnmente en sistemas de tuberías de transporte de petróleo y gas, sistemas de tuberías químicas y aplicaciones similares.

Certificado
Certificado
Certificado
Certificado
Especificaciones principales
  • Tamaños disponibles
    Tamaños disponibles: 1 pulgada~12 pulgada |DN25~DN300
  • Presion de trabajo
    Presion de trabajo: 300PSI/2.07MPa
  • Certificado
    Certificado: FM / UL /CE certificado
  • Recubrimiento
    Recubrimiento: epoxi / galvanizado
  • Color
    Color: rojo/naranja/blanco, etc.
Especificaciones
Tamaño nominal Diámetro exterior de la tubería Dimensiones mm/pulgadas Tamaño del perno
mm/pulgadas mm/pulgadas L mm/pulgadas X mm/pulgadas Y mm/pulgadas Z mm/pulgadas No.-tamaño mm
50 / 2 60.3 / 2.375 64 / 2.52 165 / 6.02 125 / 4.92 19 / 0.75 4-Φ16
65 / 2 1/2 73 / 2.875 60 / 2.36 185 / 6.89 145 / 5.71 16 / 0.63 4-Φ 16
65 / 2 1/2 76.1 / 3 50 / 1.97 185 / 6.89 145 / 5.71 13 / 0.51 4-Φ 16
80 / 3 88.9 / 3.5 60 / 2.36 200 / 7.48 160 / 6.3 13 / 0.51 8-Φ16
100 / 4 108 / 4.25 70 / 2.76 220 / 8.27 180 / 7.09 18 / 0.71 8-Φ16
100 / 4 114.3 / 4.5 70 / 2.76 220 / 8.58 180 / 7.09 18 / 0.71 8-Φ16
125 / 5 133 / 5.25 70 / 2.76 250 / 8.58 210 / 7.09 18 / 0.71 8-Φ16
125 / 5 139.7 / 5.5 70 / 2.76 250 / 8.58 210 / 7.09 18 / 0.71 8-Φ16
150 / 6 159 / 6.25 70 / 2.76 285 / 11.1 240 / 9.44 18 / 0.71 8-Φ20
150 / 6 165.1 / 6.5 70 / 2.76 285 / 11.1 240 / 9.44 18 / 0.71 8-Φ20
150 / 6 168.3 / 6.625 70 / 2.76 285 / 11.1 240 / 9.44 19 / 0.75 8-Φ20
200 / 8 219.1 / 8.625 80 / 3.15 340 / 13.11 295 / 11.61 19 / 0.75 12-Φ20
250 / 10 273 / 10.75 80 / 3.15 405 / 15.63 355 / 13.98 18 / 0.71 12*M24
