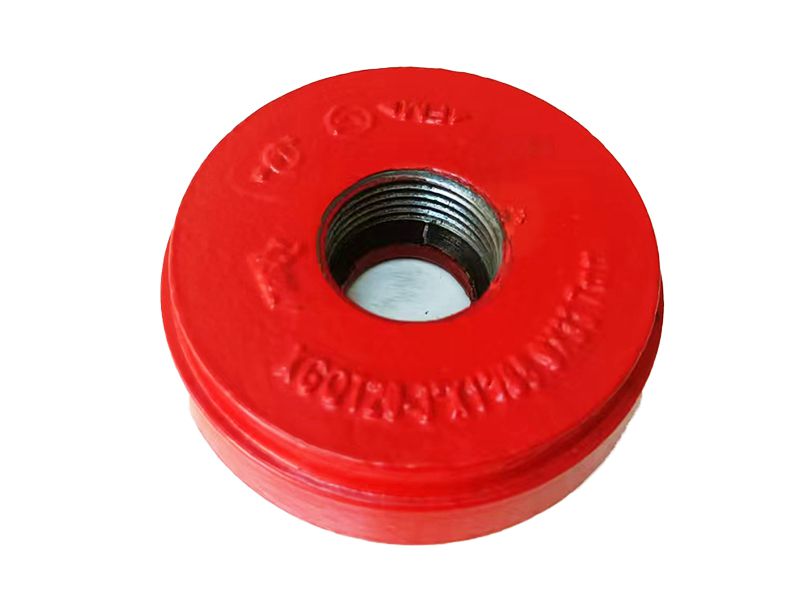

Tapa ranurada con agujero concéntrico
Solicite un presupuesto

La tapa ranurada con agujero concéntrico se utiliza para instalarse en el extremo de una tubería con un agujero concéntrico roscado para drenaje. Esta tapa ranurada proporciona un método económico y eficiente para reducir los sistemas ranurados de tuberías, lo que brinda soluciones ideales para los clientes. Puede contactarnos de necesitar más información de nuestras tapas ranuradas con agujero concéntrico.

Aplicaciones recomendadas

El modelo HT XGQT06/20/21 es un accesorio de transición ideal para los casos en los que se requiere una gran reducción, como 6x1" o 4"x1". Se puede utilizar como una alternativa rentable a los costosos racores prensados (swaged nipples).

Certificado
Certificado
Certificado
Certificado
Especificaciones principales
  • Tamaños disponibles
    Tamaños disponibles: 1 pulgada~12 pulgada |DN25~DN300
  • Presion de trabajo
    Presion de trabajo: 300PSI/2.07MPa
  • Certificado
    Certificado: FM / UL /CE certificado
  • Recubrimiento
    Recubrimiento: epoxi / galvanizado
  • Color
    Color: rojo/naranja/blanco, etc.
Especificaciones
Tamaño nominal Diámetro exterior de la tubería Dimensiones
mm/pulgadas mm/pulgadas L mm/pulgadas
50 ×25 / 2×1 60.3 ×33.7 / 2.375×1.315 25 / 0.98
65 ×25 / 2 1/2×1 73 ×33.7 / 2.875×1.315 25 / 0.98
65 ×25 / 2 1/2×1 76.1 ×33.7 / 3×1.315 25 / 0.98
80 ×25 / 3×1 88.9 ×33.7 / 3.5×1.315 25 / 0.98
100 ×25 / 4×1 108 ×33.7 / 4.25×1.315 25 / 0.98
100 ×25 / 4×1 114.3×33.7 / 4.5×1.315 26 / 1.02
125 ×25 / 5×1 133 ×33.7 / 5.25×1.315 25 / 0.98
125 ×25 / 5×1 139.7 ×33.7 / 5.5×1.315 26 / 1.02
125 ×25 / 5×1 141.3 ×33.7 / 5.563×1.315 26 / 1.02
150 ×25 / 6×1 159 ×33.7 / 6.25×1.315 26 / 1.02
150 ×25 / 6×1 165.1 ×33.7 / 6.5×1.315 26 / 1.02
150 ×25 / 6×1 168.3 ×33.7 / 6.625×1.315 26 / 1.02
200 ×25 / 8×1 219.1 ×33.7 / 8.625×1.315 30 / 1.18
250 ×25 / 10×1 273 ×33.7 / 10.75×1.315 32 / 1.26
