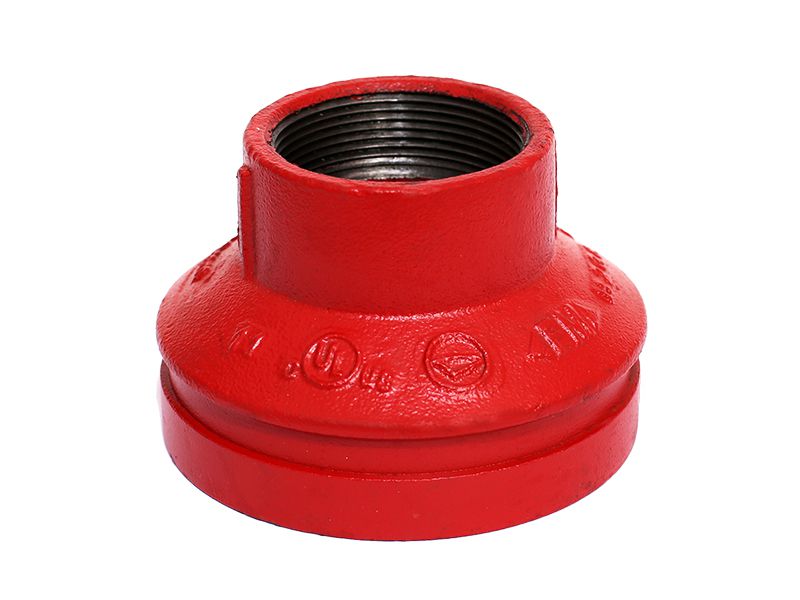

    Los reductores concéntricos roscados son accesorios de tubería en forma de cono que tienen ranuras y roscas internas para la conexión. Reducen el tamaño de la tubería de manera simétrica y concéntrica mientras mantienen alineadas las líneas centrales de las dos tuberías. Este reductor roscado logra un acoplamiento mecánico mediante el uso de un conjunto de ranuras en los extremos de las tuberías y accesorios. Por lo general, un extremo se ranura con una herramienta especializada y luego la junta se sujeta a la ranura con pernos o un mecanismo similar. El otro extremo está roscado.

    Características
    • Fabricado con materiales como el hierro dúctil, el acero inoxidable o el acero al carbono, que proporcionan una fuerte resistencia al desgaste y a la corrosión.
    • Disponible en varios tamaños y clasificaciones de presión, adecuado para diferentes aplicaciones.
    • Permite la conexión de dos tuberías de diferentes diámetros.
    Aplicaciones recomendadas

    Los reductores concéntricos roscados se usan comúnmente en sistemas de tuberías industriales y comerciales, como gasoductos, tuberías de suministro de agua, entre otros donde es necesario reducir el tamaño de la tubería para adaptarse a los cambios en el flujo o la presión.

    Certificado
    Certificado
    Certificado
    Certificado
    Especificaciones principales
    • Tamaños disponibles
      Tamaños disponibles: 1 1/4×1 pulgada~12×4 pulgada |DN32×25~DN300×100
    • Presion de trabajo
      Presion de trabajo: 300PSI/2.07MPa
    • Certificado
      Certificado: FM/UL/CE certificado
    • Recubrimiento
      Recubrimiento: epoxi/galvanizado
    • Color
      Color: rojo/naranja/blanco, etc.
    • Material
      Material: hierro dúctil

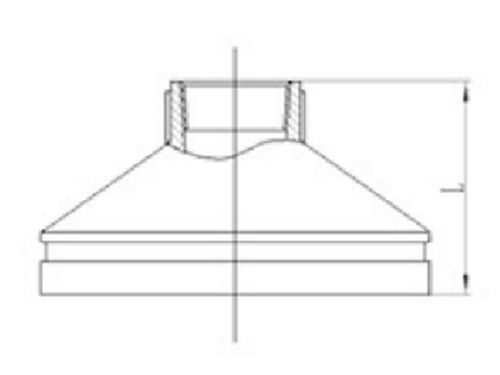

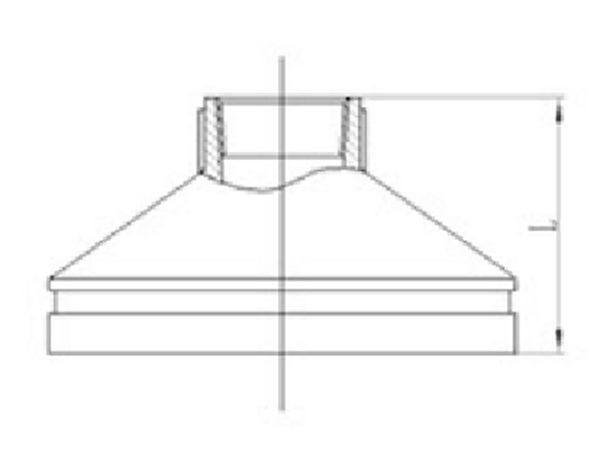

    Especificaciones
    Tamaño nominal Diámetro exterior de la tubería Dimensiones
    mm/pulgadas mm/pulgadas L mm/pulgadas
    32×25 / 1 1/4×1 42.4×33.7 / 1.660×1.315 64 / 2.51
    40×32 / 1 1/2×1 1/4 48.3×42.4 / 1.900×1.660 64 / 2.51
    50×25 / 2×1 60.3×33.7 / 2.375×1.315 64 / 2.51
    50×32 / 2×1 1/4 60.3×42.4 / 2.375×1.660 64 / 2.51
    50×40 / 2×1 1/2 60.3×48.3 / 2.375×1.900 64 / 2.51
    65×25 / 2 1/2×1 73×33.7 / 2.875×1.315 64 / 2.51
    65×32 / 2 1/2×1 1/4 73×42.4 / 2.875×1.660 64 / 2.51
    65×40 / 2 1/2×1 1/2 73×48.3 / 2.875×1.900 64 / 2.51
    65×50 / 2 1/2×2 73×60.3 / 2.875×2.375 64 / 2.51
    65×25 / 2 1/2×1 76×33.7 / 3.000×1.315 64 / 2.51
    65×32 / 2 1/2×1 1/4 76×42.4 / 3.000×1.660 64 / 2.51
    65×40 / 2 1/2×1 1/2 76×48.3 / 3.000×1.900 64 / 2.51
    65×50 / 2 1/2×2 76×60.3 / 3.000×2.375 64 / 2.51
    80×25 / 3×1 88.9×33.7 / 3.500×1.315 64 / 2.51
    80×32 / 3×1 1/4 88.9×42.4 / 3.500×1.660 64 / 2.51
    80×40 / 3×1 1/2 88.9×48.3 / 3.500×1.900 64 / 2.51
    80×50 / 3×2 88.9×60.3 / 3.500×2.375 64 / 2.51
    80×65 / 3×2 1/2 88.9×76.1 / 3.500×3.000 64 / 2.51
    100×25 / 4×1 108.0×33.7 / 4.250×1.315 76 / 2.99
    100×32 / 4×1 1/4 108.0×42.4 / 4.250×1.660 76 / 2.99
    100×40 / 4×1 1/2 108.0×48.3 / 4.250×1.900 76 / 2.99
    100×50 / 4×2 108.0×60.3 / 4.250×2.375 76 / 2.99
    100×65 / 4×2 1/2 108.0×76.1 / 4.250×3.000 76 / 2.99
    100×80 / 4×3 108.0×88.9 / 4.250×3.500 76 / 2.99
    100×25 / 4×1 114.3×33.7 / 4.500×1.315 76 / 2.99
    100×32 / 4×1 1/4 114.3×42.4 / 4.500×1.660 76 / 2.99
    100×40 / 4×1 1/2 114.3×48.3 / 4.500×1.900 76 / 2.99
    100×50 / 4×2 114.3×60.3 / 4.500×2.375 76 / 2.99
    100×65 / 4×2 1/2 114.3×76.1 / 4.500×3.000 76 / 2.99
    100×80 / 4×3 114.3×88.9 / 4.500×3.500 76 / 2.99
    125×25 / 5×1 133.0×33.7 / 5.250×1.315 89 / 3.5
    125×32 / 5×1 1/4 133.0×42.4 / 5.250×1.660 89 / 3.5
    125×40 / 5×1 1/2 133.0×48.3 / 5.250×1.900 89 / 3.5
    125×50 / 5×2 133.0×60.3 / 5.250×2.375 89 / 3.5
    125×25 / 5×1 139.7×33.7 / 5.500×1.315 89 / 3.5
    125×32 / 5×1 1/4 139.7×42.4 / 5.500×1.660 89 / 3.5
    125×40 / 5×1 1/2 139.7×48.3 / 5.500×1.900 89 / 3.5
    125×50 / 5×2 139.7×60.3 / 5.500×2.375 89 / 3.5
    125×65 / 5×2 1/2 139.7×76.1 / 5.500×3.000 89 / 3.5
    125×80 / 5×3 139.7×88.9 / 5.500×3.500 89 / 3.5
    125×100 / 5×4 139.7×114.3 / 5.500×4.500 89 / 3.5
    125×25 / 5×1 141.3×33.7 / 5.563×1.315 89 / 3.5
    125×32 / 5×1 1/4 141.3×42.4 / 5.563×1.660 89 / 3.5
    125×40 / 5×1 1/2 141.3×48.3 / 5.563×1.900 89 / 3.5
    125×50 / 5×2 141.3×60.3 / 5.563×2.375 89 / 3.5
    125×65 / 5×2 1/2 141.3×76.1 / 5.563×3.000 89 / 3.5
    125×80 / 5×3 141.3×88.9 / 5.563×3.500 89 / 3.5
    150×25 / 6×1 159.0×33.7 / 6.250×1.315 102 / 4.01
    150×32 / 6×1 1/4 159.0×42.4 / 6.250×1.660 102 / 4.01
    150×40 / 6×1 1/2 159.0×48.3 / 6.250×1.900 102 / 4.01
    150×50 / 6×2 159.0×60.3 / 6.250×2.375 102 / 4.01
    150×65 / 6×2 1/2 159.0×76.1 / 6.250×3.000 102 / 4.01
    150×80 / 6×3 159.0×88.9 / 6.250×3.500 102 / 4.01
    150×25 / 6×1 165.1×33.7 / 6.500×1.315 102 / 4.01
    150×32 / 6×1 1/4 165.1×42.4 / 6.500×1.660 102 / 4.01
    150×40 / 6×1 1/2 165.1×48.3 / 6.500×1.900 102 / 4.01
    150×50 / 6×2 165.1×60.3 / 6.500×2.375 102 / 4.01
    150×65 / 6×2 1/2 165.1×76.1 / 6.500×3.000 102 / 4.01
    150×80 / 6×3 165.1×88.9 / 6.500×3.500 102 / 4.01
    150×100 / 6×4 165.1×114.3 / 6.500×4.500 102 / 4.01
    150×25 / 6×1 168.3×33.7 / 6.625×1.315 102 / 4.01
    150×32 / 6×1 1/4 168.3×42.4 / 6.625×1.660 102 / 4.01
    150×40 / 6×1 1/2 168.3×48.3 / 6.625×1.900 102 / 4.01
    150×50 / 6×2 168.3×60.3 / 6.625×2.375 102 / 4.01
    200×25 / 8×1 219.1×33.7 / 8.625×1.315 127 / 5
    200×32 / 8×1 1/4 219.1×42.4 / 8.625×1.660 127 / 5
    200×40 / 8×1 1/2 219.1×48.3 / 8.625×1.900 127 / 5
    200×50 / 8×2 219.1×60.3 / 8.625×2.375 127 / 5
    200×65 / 8×2 1/2 219.1×76.1 / 8.625×3.000 127 / 5
    200×80 / 8×3 219.1×88.9 / 8.625×3.500 127 / 5
    200×100 / 8×4 219.1×114.3 / 8.625×4.500 127 / 5
    ¿Se pueden utilizar los accesorios ranurados como alternativas a las conexiones de brida o a la soldadura en un sistema de tuberías?
    El accesorio de tubería mecánico ranurado ofrece una alternativa versátil de unión de tuberías, adecuada para diversas aplicaciones, como sistemas de tuberías de rociadores contra incendios, sistemas de tuberías al aire libre y tuberías en condiciones geológicamente inestables. Este método de unión sin llama mejora la eficiencia de la instalación y reduce los costos de mantenimiento.
    ¿Cuáles son las ventajas de los sistemas de tuberías mecánicas ranuradas?
    Los accesorios ranurados proporcionan a los sistemas de tuberías un cierto nivel de rigidez, bajo nivel de ruido, pequeñas vibraciones y menores costos de mantenimiento.
